一、产品概述

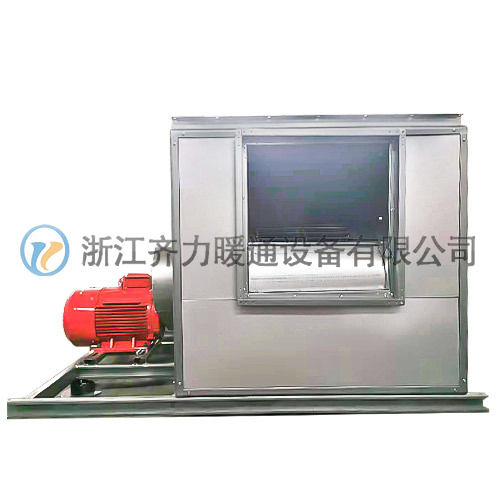

1.1 HTFC型柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同，提供12种不同角度的进出风口位置，以满足用户不同分A型和B型两种类型，A型电机装在箱体外，用于消防排烟，并经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验，能在300℃高温条件下连续运行60分钟以上；B型电机装在箱体内，用于通风换气。
1.2 风机按机号分为9-40十三种规格系列风量范围从1650~85000m³/h，全压范围从180~1000Pa。HTFC型柜式离心风机经不断的改进和开发，现可分为I、II、III、IV四种类型，其中I、III型为单速型，II、IV型为双速，配用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要。风机也可配用变频电机和变频控制器，实现无级调速，建议调节频率锁定在25Hz~50Hz。
1.3 为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4,适用于易燃、易爆气体的场所。
1.4 为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱体加厚，以降低风机噪声。
1.5 风机可加配初效、中效或高效过滤器，以提高空气的清洁度，配置过滤器时应考虑实际压力损耗，并需适当增加风机箱体长度。



二、工作条件
工作温度：-20~+40℃（可连续运转）
耐 高 温:100℃（可连续运转20小时）；
        300℃（可连续运转60分钟）；
湿    度：＜90%；
介质条件：空气；
工作电源：三相、380V/50Hz。



三、风机应用
风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、工矿企业。办公楼等场所通风排烟、特别是需要低噪声、大风量通风排烟的场所。



四、风机配置
4.1 标准配置
●叶轮；●机壳（机壳、集流器、支架）；●电机；●轴承（带壳）；●主轴；●皮带轮、皮带；●皮带罩（仅A式）；●消声型箱体；●电动调节道轨；●进出口法兰。
4.2 备选件及附件（订货时注明是否购买）
※减振设备；※消声器；※过滤器；※控制箱；※对接法兰；※电机防雨罩（仅A式）。



五、加工工艺
5.1风机叶轮。机壳为优质镀锌板，全部模具化生产，采用铆接、咬接等手段，表面清洁平整，不存在焊接变形现象。
5.2 风机消声型箱体采用框架，箱板拼装设计、框架采用先进的金属冷弯机组一次性拉伸而成（也可根据用户需要采用铝合金型材），箱板为彩涂板，表面清洁美观、耐腐蚀性强，夹层为阻燃可发性聚苯乙烯泡沫板，可进一步降低噪声，内层为镀锌消声微穿孔板。产品可进行现场拆装。

一、产品概述

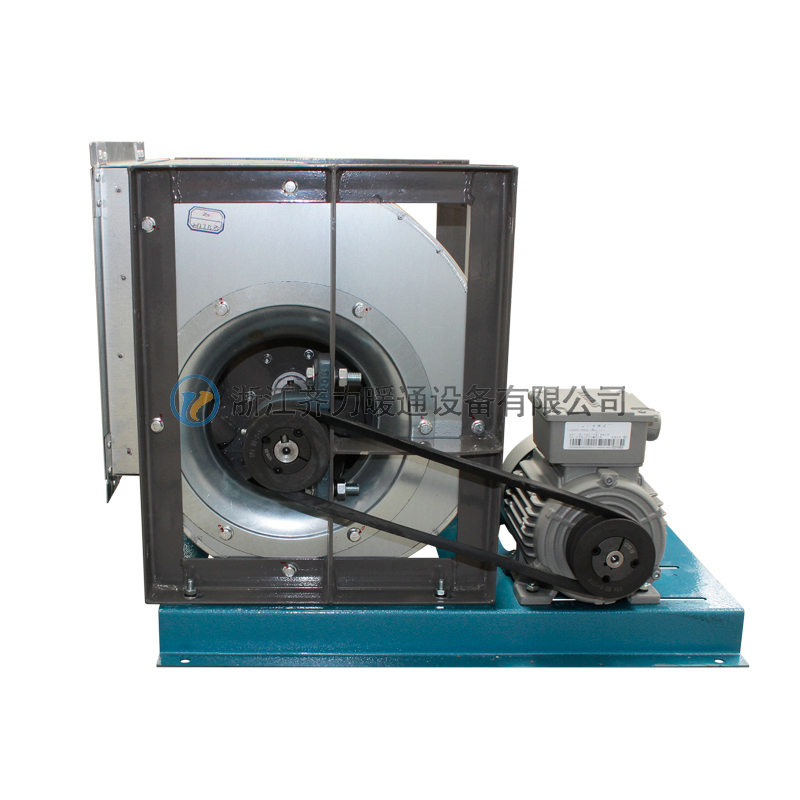

1.1HTFC-V型柜式离心风机是一种叶片为后倾式箱形离心风机，产品由KDF低噪声后倾叶片式离心风机、电机、轴承、传动件、消声型箱体等组成。根据安装位置的不同，提供12种不同角度的进出风口位置，以满足用户不同安装环境需要。根据消防与通风的要求不同分A型和B型两种类型，A型电机装在箱体外用于消防排烟，并经国家消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验，能在300℃高温条件下连续运行60分钟以上；B型电机装在箱体内，用于通风换气。
1.2KDF风机产品分2.5#-16#共十七种规格，风量范围从1000~300000m³/h，全压范围从280~2300Pa。风机分单速和双速，双速风机配用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要，风机也可配用变频电机和变频控制器，实现无级调速，建议调节频率锁定在25Hz~50Hz。
1.3为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4,适用于易燃、易爆气体的场所。
1.4为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱体加厚，以降低风机噪声。
1.5风机加配置初效、中效或高效过滤器，以提高空气的清洁度，配置过滤器时应考虑实际压力损耗，并需适当增加风机箱体长度。



二、工作条件
工作温度：-20~+40℃（可连续运转）；
耐 高 温：100℃（可连续运转20小时）；
          300℃（可连续运转60分钟）；
湿    度：＜90%；
介质条件：空气；
工作电源：三相、380V/50Hz。



三、风机应用
风机可广泛应用于宾馆。饭店、礼堂、影剧院、地下室、工矿企业、办公楼等场所通风排烟，特别是需要低噪声、大风量通风排烟。



四、风机配置
4.1标准配置
●叶轮；●皮带轮、皮带；●机壳（机壳、集流器、支架）；●皮带罩（仅A式）；●电机；
●消声箱体；●轴承（带壳）；●电机调节道轨；●主轴；●进出口法兰。
4.2 备选件及附件（订货时注明是否购买）
※减振设备；※控制箱；※消声器；※对接法兰；※过滤器；※电机防雨罩（仅A式）。



五、加工工艺
5.1 风机叶轮、机壳为优质钢板，全部模具化生产，采用焊接成形，叶轮经动、静平衡校正，其平衡精度为不大于5.6级。
5.2 风机消声型箱体采用框架、箱板拼装设计，框架采用先进的金属冷弯机组一次性拉伸而成（也可根据用户需要采用铝合金型材），箱板为彩涂板，表面清洁美观、耐腐蚀性强、夹层为阻燃可发性聚苯乙烯泡沫板可进一步降低噪声，内层为镀锌消声微穿孔板。产品可进行现场拆装。



六、型号说明

一、产品概述

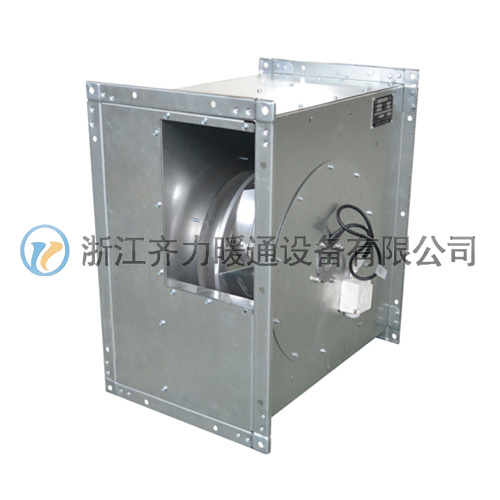

1.1 GDF型离心式管道风机，叶轮为前倾式多翼离心叶轮，单面吸风，风机设计成水平进出，方形进出风口可直接与风管连接。风机电机为空调专用电机，整机具有噪声低，运转平稳，使用寿命长等特点。
1.2 风机按直径分为140~500㎜十六种规格。系列风量为130~7280m³/h，全压为45~810Pa。
1.3 为适应不同场所噪声的要求，分为：
普通型：其全部材料为镀锌钢板通过咬接成形；
消声型：其风机补风为镀锌钢板通过咬接成形，箱体箱板为彩涂板内加消声材料，框架为铝合金型材，进出风口设有过滤网。



二、工作条件
工作温度：-20~+40℃；
湿    度：＜90%；
介质条件：空气（含尘量不超过100mg/m³）
工作电源：三相380V/50Hz；
          单相220V/50Hz（部分型号）。



三、风机应用
风机广泛应用于宾馆、饭店、会议室、办公楼、公共厕所、商场等通风换气之用。



四、风机配置
4.1标准配置
●叶轮；●专用电机；●机壳（蜗壳、集流器、电机支架）；●过滤网（仅消声型）；●箱体（仅消声型）。
4.2 备选件及附件（订货时注明是否购买）
※减振设备；※控制箱；※消声器；※对接法兰；※过滤网。



五、加工工艺
5.1 风机叶轮、机壳全为优质镀锌钢板，全部模具生产，经咬接成形。叶轮经动、静平衡校正，其平衡精度为不大于5.6级。
5.2 消声型风机箱板经数控折弯机折边成形，以自攻螺栓与铝合金型材连接而成。

一、特性及应用

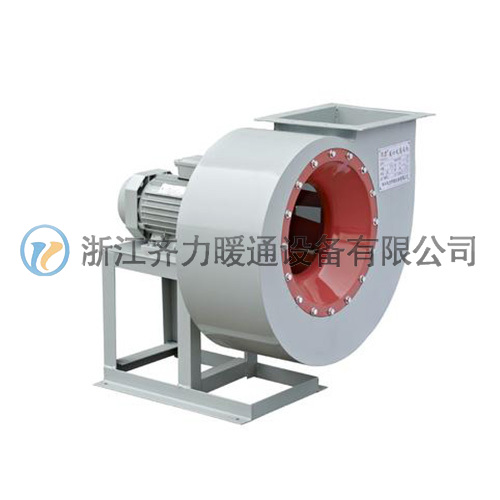

1、用途：4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用。输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。气体内不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m³，气体温度不得超过80℃。
F4-72为防腐型离心风机，用于输送有腐蚀性的气体，可用玻璃钢或钢板滚塑、不锈钢等材料制作。
B4-72为防爆型离心风机，用于输送易燃易爆的气体，配用防爆型电机、铸铝叶轮或非金属材料制成。
FB4-72为防腐防爆型离心风机，用于输送有腐蚀性且易燃易爆的气体。
2、形式：4-72型离心通风机可制成右旋和左旋两种形式，风机的传动方式为A、B、C、D四种，6#以下采用A式，7~12#采用C、D式，16#以上采用B式。
3、结构：机号6#以下的4-72型风机主要有叶轮、机壳、进风口等部分直联电动机组成，7#以上除具有上述部分外还有传动部分。
（1）叶轮：采用后倾翼型叶片、曲线型前盘和平板后盘组成，采用碳钢制造，并经过静、动平衡校正，空气性能优良，效率高，运转平稳可靠。
（2）机壳：采用碳钢焊接制作，12#以下制成整体式，16#以上制成两开式，用螺栓连接。
（3）进风口：进风口制成收敛式流线型整体结构，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
（4）传动组：传动部分由主轴、轴承箱、滚动轴承、带轮或联轴器组成。



二、风机型式及传动方式
风机分左旋和右旋两种型式，从电机（皮带轮）侧正规，叶轮按顺时针方向旋转为右旋，逆时针旋转为左旋。A式为电机直联传动，B、C、E式为皮带传动，D式为联轴器传动。

一、特性及应用

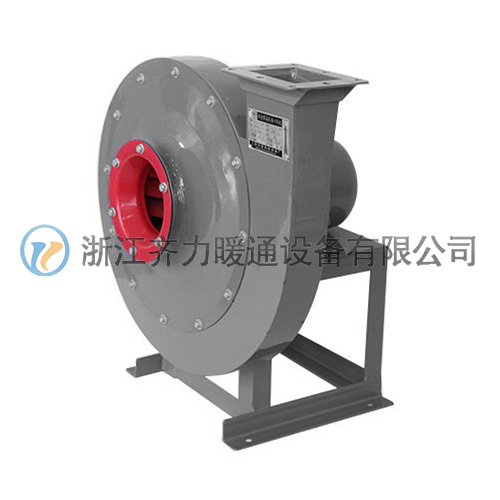

9-19、9-26系列离心式通风机，具有风压高，效率高，高效区宽，结构紧凑，运行可靠等优点。广泛用于高压强制通风，如锻冶炉等场合。
