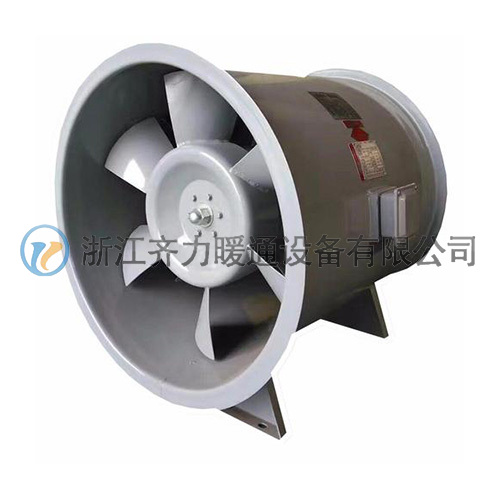

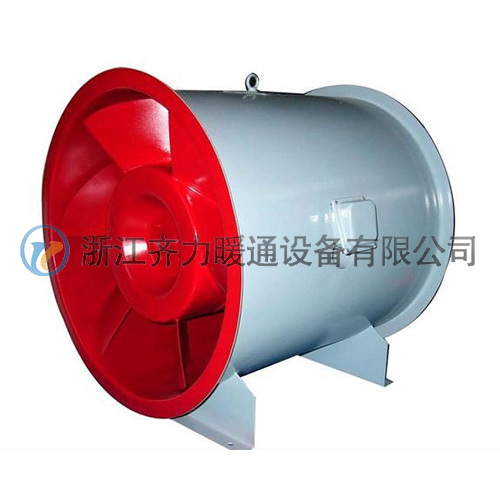

HTF型消防高温排烟轴流风机，其基本形式为轴流式结构，采用耐高温电机，配设专门的电机冷却系统，产品经国家消防装备监督质量体检中心按GA211-1999《消防排烟风机耐高温试验方法》

一、产品概述

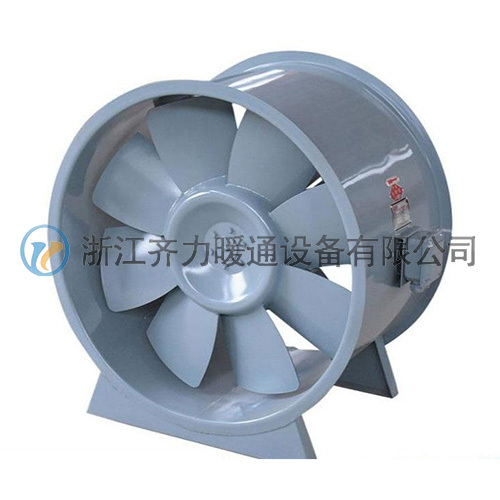

1.1SWF型混流风机采用子午面加速方法设计，其叶轮轮毂为锥形，风机外壳经特别设计有效地降低外流噪声，在单位风量、单位风压的工况下，比A声级可降低2~3dB（A），同时在较低转速的情况下，可获得较高风机压力，可代替低压离心风机。
1.2风机按机号分为250~1400mm十八种规格，系列风量为500~110000m³/h，全压为50~1400Pa。风机根据调速方式可分为单速（I型），双速（II型）。双速风机可满足于用户对不同工况点性能调节的需要，配用双速电机，实现两档调速，风机也可配用变频电机和变频控制器，实现无级调速，建议调节频率锁定在25Hz~50Hz。
1.3为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4.
1.4为适应不同场所噪声的要求，风机均可配不同长度消声器，也可将风机做成包覆式。



二、工作条件
工作温度：-20~+40℃；、
湿    度：＜90%；
介质条件：空气（含尘量不超过100mg/m³）；
工作电源：三相、380V/50Hz。



三、风机应用
风机可广泛应用于民用建筑、工矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所，最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。



四、风机配置
4.1 标准配置
●叶轮；●电机；●机壳；●底脚
4.2 备选件及附件（订货时注明是否购买）
※减振设备；※控制箱；※网罩；※对接法兰



五、加工工艺
5.1 风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接转配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
5.2 外筒法兰为采用整体翻边旋压而成。

一、产品概述
1.1HL3-2A型混流风机，叶轮采用子午加速特点的锥面扭曲形叶片在轮毂上焊接而成，进口处采用流线喇叭形消声器与风筒联接成整体，内装有导叶，具有良好的气流分布，压力稳定，是一种介于轴流和离心风机间的新型风机。
1.2风机按机号分为2.5A~14A共24种规格，系列风量范围从450~135000m³/h，全压范围从50~1900Pa。
1.3为了满足用户对不同工况点性能调节的需要，风机可在原基础上配用双速电机，可两档调速，根据不同的变速比，可分为S1、S2、S3三种类型；也可配用变频电机和变频控制器，实现无级调速，建议调节频率锁定在25Hz~50Hz。



二、工作条件
工作温度：-20~+80℃（可连续运转）；
湿    度：＜90%；
介质条件：空气（含尘量不超过100mg/m³）；
工作电源：三相、380V/50Hz。



三、风机应用
风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、体育馆、地下室等通风换气场所，最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。



四、风机配置
4.1 标准配置
●叶轮；●机壳；●电机；●进风口消声段；●底脚；

4.2 备选件及附件（订货时注明是否购买）
※减振设备；※控制箱；※网罩；※对接法兰



五、加工工艺
5.1 风机叶轮为钢制，轮毂液压拉伸成型，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
5.2 风筒外筒法兰为采用整体翻边旋压而成，喇叭形消声器内层为镀锌消声微孔板，夹层为超细玻璃棉，进一步有效的降低了风机噪声。

一、产品概述

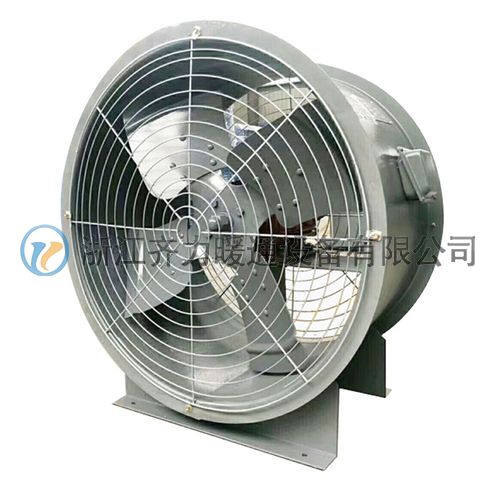

1.1 DZ型轴流风机主要特点为宽叶片大弦长、空间扭曲、倾斜式叶形，可在低速时达到所需风量、风压，降低风机噪声。风机叶轮直径由小到大共三十四个规格，每一规格风机叶片数都为4片，风量400~48000m³/h，风压40~200Pa。风机可壁式安装也可管道式安装。
1.2 产品分类
●按外形结构分：壁式（DZ-11型）；岗位式（DZ-12型）；管道式（DZ-13型）。
●按使用环境分：
普通型：适用于非易燃、易爆及无腐蚀性气体的环境中。
防腐性：叶轮、机壳为玻璃钢，适用于含有腐蚀性气体的环境中。
防爆型：电机为隔爆型、叶片为铝合金，适用于易燃、易爆气体的环境中，防爆等级为EXdllBT4。
1.3 为适应不同场所噪声要求，风机均可配不同长度的消声器，也可将风机做成包覆式。



二、工作条件
工作温度：-20~+40℃；
湿    度：＜90%；
介质条件：
常规型：非腐蚀、非易燃、易爆气体（含尘量不超过100mg/m³）。
防爆型：非腐蚀含有易燃、易爆气体（含尘量不超过100mg/m³）。
防腐性：有腐蚀气体（无任何粉尘）。
工作电源：三相、380V/50Hz（小功率风机可做成单相220V，请订货时注明）。



三、风机应用
DZ型轴流风机主要用于工矿企业，民用建筑的壁式排风、岗位送风、管道通风、屋顶通风等，应用于化工、轻工、食品、食品、医药、冶金等工矿企业及各类民用建筑的通风空调系统。



四、风机配置
4.1 标准配置
●叶轮；●电机；●机壳（风筒、电机支架）；●底脚
4.2 备选件及附件（订货时注明是否购买）
※减振设备；※控制箱；※网罩；※对接法兰；※百叶风口。



五、DZ型 轴流风机的加工工艺
5.1 风机叶轮：十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形叶片与十字架铆接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
5.2 外筒法兰为采用整体翻遍旋压而成。

一、产品概述

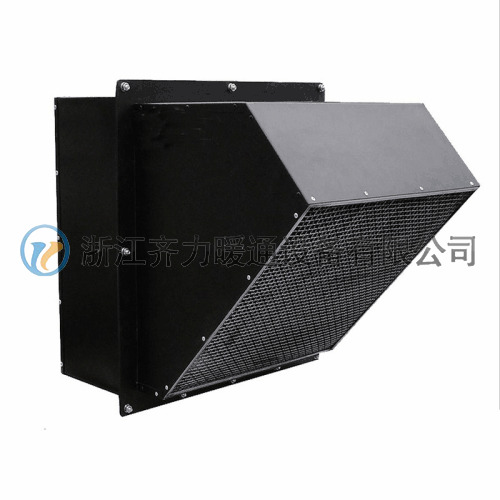

1.1 DFBZ型壁式轴流风机叶轮采用宽叶片大弦长、空间扭曲、倾斜式叶形，可在低速时达到所需风量、风压，降低风机噪声。风机外壳外层方形，内层为多孔消声板，夹层为消声棉，可进

一、产品概述

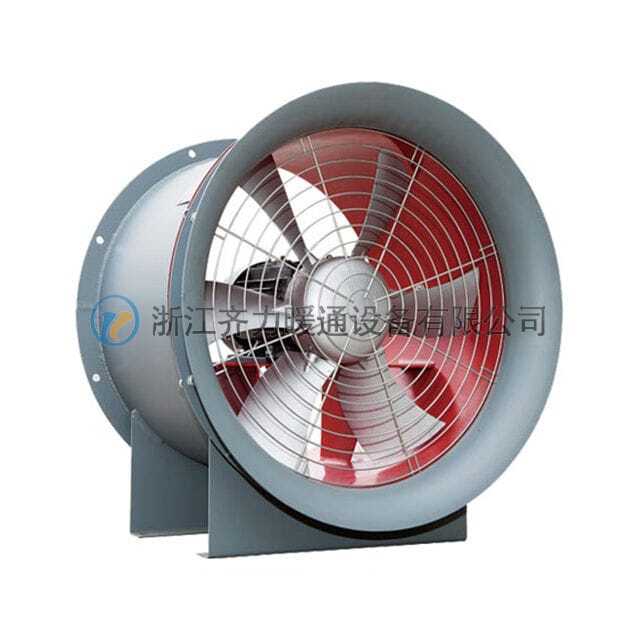

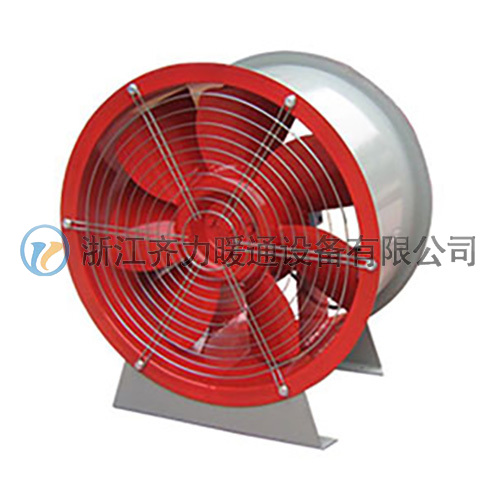

1.1 T35-11型轴流风机主要用于一般工厂、仓库住宅内通风换气或加强暖气散热用。风机按机号分由280~1120mm共三十个规格，每一规格风机叶片数都为4片，叶片角度有15°、20°、30°、35°五种，参数范围广，风量800~67000m³/h，风压40~470Pa。风机可壁式安装也可管道式安装。
1.2 产品分类
●按外形结构分：壁式；岗位式；管道式。
●按使用环境分：
普通型：适用于非易燃、易爆及无腐蚀性气体的环境中。
防腐性：叶轮、机壳为玻璃钢，适用于含有腐蚀性气体的环境中。
防爆型：电机为隔爆型、叶片为铝合金，适用于易燃、易爆气体的环境中，防爆等级为EXdllBT4。
1.3 为适应不同场所噪声要求，风机均可配不同长度的消声器，也可将风机做成包覆式。



二、工作条件
工作温度：-20~+40℃；
湿    度：＜90%；
介质条件：
常规型：非腐蚀、非易燃、易爆气体（含尘量不超过100mg/m³）。
防爆型：非腐蚀含有易燃、易爆气体（含尘量不超过100mg/m³）。
防腐性：有腐蚀气体（无任何粉尘）。
工作电源：三相、380V/50Hz（小功率风机可做成单相220V，请订货时注明）。



三、风机配置
3.1 标准配置
●叶轮；●电机；●机壳（风筒、电机支架）；●底脚
3.2 备选件及附件（订货时注明是否购买）
※减振设备；※控制箱；※网罩；※对接法兰；※百叶风口。



四、加工工艺
4.1 风机叶轮：十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形叶片与十字架铆接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
4.2 外筒法兰为采用整体翻遍旋压而成。

一、产品概述

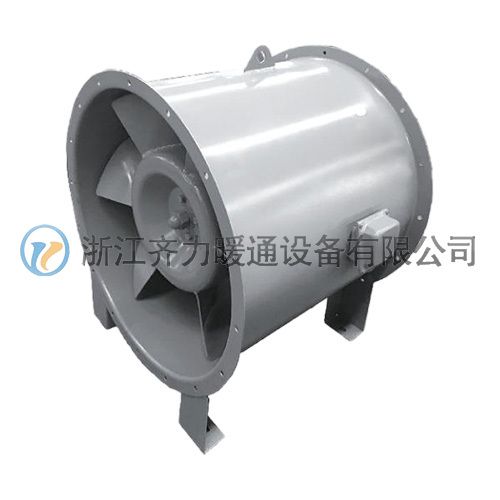

1.1GXF型斜流风机，其叶轮轮毂为锥形，轮毂进口直径相对较小，使子午面上的气流加速，避免了叶轮轮毂与后导叶轮毂有较大凸台所造成的气流分离，从而使风机可获得高效率和低噪声。由于风机流道中的气流轴向速度增大，促使静压梯度减小，避免了气流脱离，得到了较高的压力系数。
1.2风机按机号分为300~1400mm十六种规格，系列风量为1500~90000m³/h，全压为95~1500Pa。GXF型斜流风机经不断的改进和开发，现按类型分可分类A、B、C、D、E、F六种类型，参数范围广泛、造型方便，以适应不同工况点性能调节的需要，也可配用变频电机和变频控制器，实现无级调速，建议调节频率锁定在25Hz~50Hz。
1.3为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。
1.4为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机做成包覆式。



二、工作条件
工作温度：-20~+40℃；
湿    度：＜90%；
介质条件：空气（含尘量不超过100mg/m³）；
工作电源：三相、380V/50Hz



三、风机应用
风机可广泛应用于厂矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所，最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。



四、风机配置
4.1标准配置
●叶轮；●机壳；●电机；●底脚
4.2 备选件及附件（订货时注明是否购买）
※减振设备；※控制箱；※网罩；※对接法兰



五、加工工艺
5.1 风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
5.2 外筒法兰为采用整体翻边旋压而成。

一、产品概述

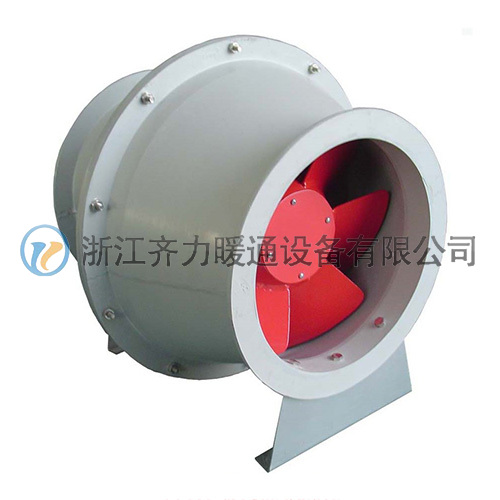

1.1SJG型斜流风机，其形状为鼓形，由于具有进出口小特点，加快了气流的流速，提高了压力系数，同一般轴流风机同样机号的情况下，其流量、压力大于一般轴流风机，特别适用于管道安装空间较小的地方。
1.2风机按叶轮机号分为200~800mm十几种规格，系列风量由200~25000m³/h，全压由50~1200Pa。为满足用户对不同工况点性能调节的需要，可配用变频电机和变频控制器实现无级调速，建议调节频率锁定，在25Hz~50Hz。
1.3为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4.
1.4为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机做成包覆式。
1.5FSJG表示玻璃钢斜流风机。



二、工作条件
工作温度：-20~+40℃；
湿    度：＜90%；
介质条件：空气（含尘量不大于100mg/m³）；
工作电源：三相、380V/50Hz。



三、风机应用
风机可广泛应用于民用建筑、工矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所，特别适用于管道安装空间较小的地方。



四、风机配置
4.1 标准配置
●叶轮；●机壳；●电机；●底脚
4.2 备选件及附件（订货时注明是否购买）
※减振设备；※控制箱；※网罩；※对接法兰



五、加工工艺
5.1 风机叶轮为钢制，轮毂液压拉伸成型，叶片冲压后液压成型，叶片和轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。
5.2 外筒法兰为采用整体翻遍旋压而成。

一、产品概述
SDF系列隧道式轴流风机主要用于地下铁道通风换气，亦可用于铁路隧道、山洞及地下工程和建筑物的通风换气。是一种高压力、低噪声、高效轴流风机。由我公司与上海交通大学共同研制开发，叶轮直径自350-1120㎜，分为NO3.5、NO4、NO4.5、NO5、NO5.6、NO6.3、NO7、NO8、NO9、NO10、NO11.2等11种机号的风机，对某些机号的风机，又根据用户要求制作成几种叶角，供用户选用。
该型风机经实测表明，其主要技术指标达到了国外同类产品的水平。



二、结构简介和型号说明
1、本风机由叶轮、风筒、电机及一些联接件、支撑件组成，为电机内置式结构，叶轮直接装在电机轴上，直联转动，叶轮后又设气流导向叶片。
2、示例SDF-8表示叶轮直径为800㎜的隧道式轴流风机，I、II、III表示不同的叶片角度。

一、特性及应用

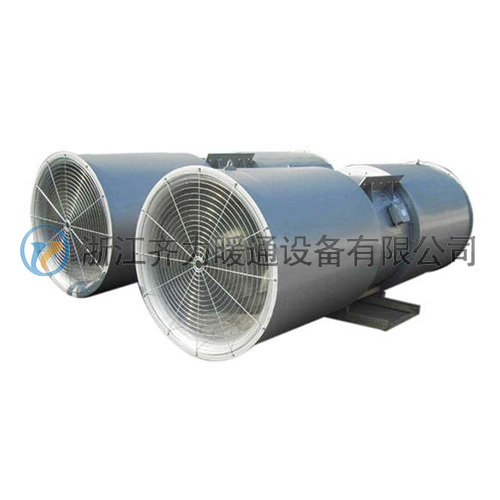

SDS系列隧道射流风机采用先进技术工艺所研制开发的新产品，其外壳由美国进口专用机床旋压翻边成形，叶轮段内壁经金加工，既保证机壳的同轴度和强度，又保证叶片径向间隙，表面涂装处理，外形美观及防腐性能优良。内置鼠笼全封闭式射流通风机配套电机，并设法兰安装盘，电机绝缘等级为H级，防腐等级为IP55。其风量大小可以通过改变叶片数和叶片角度来满足要求。对于噪声要求高场合，可增加消声器来减少其噪声。
隧道式通风机分单向射流风机SDS和双向射流风机SDS（R）二种通风形式，SDS（R）型隧道射流风机有电子式和机械式二种切换方式，可在30秒钟内正反转切换到风机额定转速。
该风机各项性能指标及耐腐蚀、可靠性、经济性等技术、质量要求和经济指标完全能适应水利大坝工程、公路、铁路等隧道的实际使用。



二、型号说明

一、产品概述

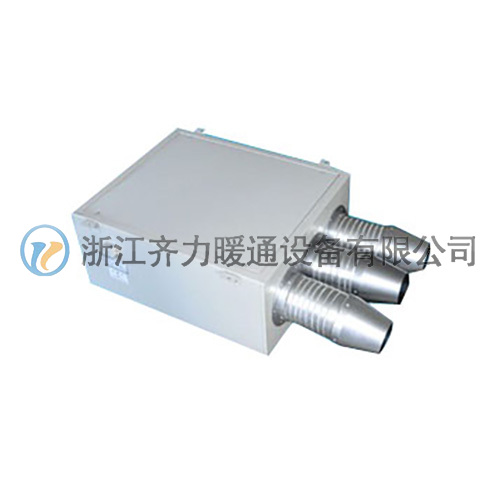

1.1 YDF型诱导风机主要用于无风管条件下，将多台诱导风机按一定间隔和方向依次排列，以少量高速喷流气体带动诱导周围静止的空气，达到高效经济的通风换气效果。也可单独布置在通风死角区，通过诱导风机高速喷流达到稀释废气作用。
1.2 YDF型诱导风机根据用户不同的需要可分为两种：A型：管道式诱导风机，由高压风机、小口径螺旋风管和喷嘴组成；B型：自带喷嘴小型诱导风机，自带挠性风管、喷嘴，可由多台诱导风机组成一个诱导系统。。
1.3 根据用户需要可配污染物浓度感应装置和控制器，实现自动控制（智能型诱导风机）。



二、系统特点
●通风系统设计简单、灵活，容易修改，出错率低。
●不需要风管系统，节省空间、安装方便灵活、维护成本低。
●采用挠性喷嘴可万向调节，射流方向可随意调整，灵活性强。
●安装位置可有针对性，不会有死角，提高换气效率和空气质量。



三、工作条件
工作温度：-20~+40℃；
湿    度：＜90%；
介质条件：空气（含尘量不超过100mg/m³）
工作电源：A型：三相380V/50Hz；
          B型：单相220V/50Hz。



四、风机应用
风机可广泛应用于地下车库、停车场、超市商场、仓库等通风换气。



五、风机配置
5.1标准配置
●叶轮；●专用电机；●机壳（蜗壳、集流器、电机支架）；●挠性风管；●箱体（仅消声型）；●污染物感应装置及控制器（智能型）；●喷嘴。
5.2 备选件及附件（订货时注明是否购买）
※减振设备；※控制箱；※安装吊架。



六、加工工艺
6.1 风机叶轮、机壳全为优质镀锌钢板，全部模具生产，经咬接成形。叶轮经动、静平衡校正，其平衡精度为不大于5.6级。
6.2 消声型诱导风机箱板经数控折弯机折边成形，内衬消声材料，与铝合金型材用自攻螺栓连接装配成形。


一、产品概述

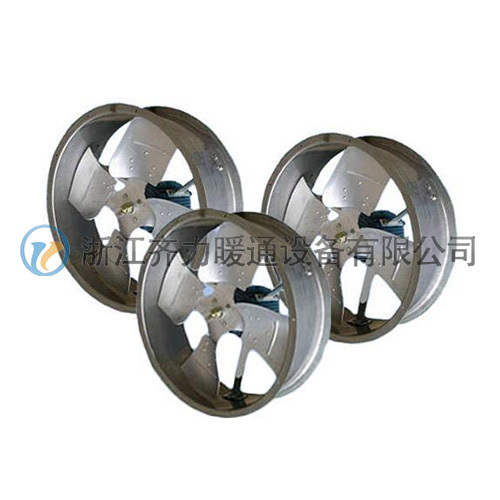

LFF型冷库风机主要用于冷库冻结物冷藏间，冷藏间的各类制冷空调设备通风。风机按直径分为400-800㎜二十三种规格，系列风量为5500-30000m³/h，全压为200-500Pa。



二、工作条件
工作温度：-30~+40℃；
湿    度：＜90%；
介质条件：空气（含尘量不超过100mg/m³）
工作电源：三相、380V/50Hz。



三、风机配置
3.1标准配置
●叶轮；●电机；●机壳（风筒、电机支架）；●底脚。
3.2 备选件及附件（订货时注明是否购买）
※减振设备；※控制箱；※网罩；※对接法兰；※百叶风口。



四、加工工艺
4.1 风机叶轮十字架为钢板冲压成型，叶片为铝合金冲压成型，叶片与十字架铆接装配成型。叶轮经动、静平衡校正，其平衡精度为不大于5.6级。
4.2 外筒法兰为采用整体翻边旋压而成。
